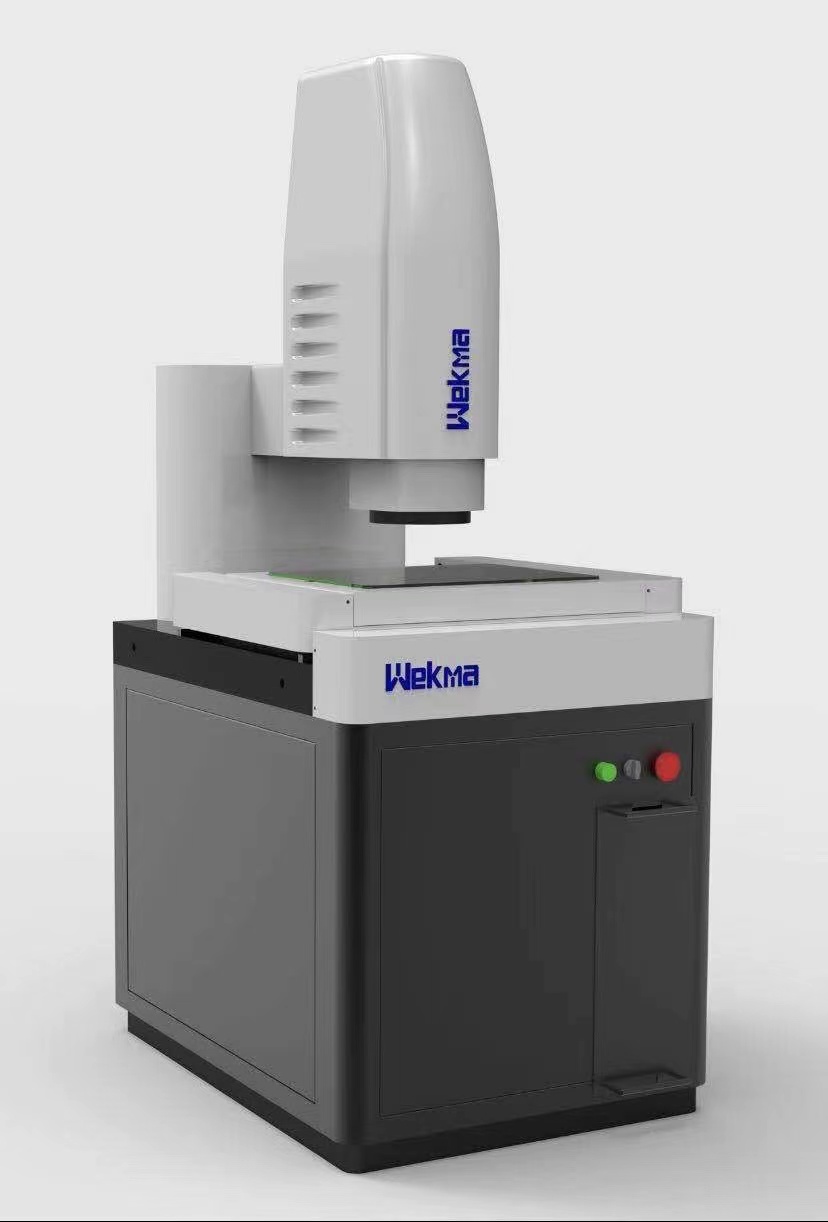

复合式快速测量机LVS-4030-ML
发布者: 发布时间:2021/12/15
技术参数
|
仪器硬件技术参数： |
||
|
仪器型号 |
LVS-4030-ML |
|
|
测量范围（mm) |
X |
400 |
| Y | 300 | |
| Z | 150/200 | |
|
工作台(mm) |
工作台面 |
560*460 |
|
玻璃台面 |
460*360 |
|
|
承重 |
30kg |
|
|
影像测量及测量系统 |
CCD |
AVT 900万 CCD芯片 |
|
1/3寸彩色高分辨率摄像机 520TV线 |
||
|
镜头 |
0.01X |
|
|
0.7－4.5X |
||
|
视频放大倍率 |
30－225X |
|
|
物方视场 |
10.6－1.6mm |
|
|
工作距离 |
90mm |
|
|
光栅尺分辨率 |
0.0005mm |
|
|
线性精度(μm) |
X/Y精度≤3+L/200; Z轴≤3+L/200um |
|
|
外形尺寸（mm) |
925*680*1070 |
|
|
仪器重量(kg) |
190 |
|
|
照明 |
LED表面光及下光源,亮度可调 |
|
|
电源 |
220V±10%(AC) 50HZ |
|
